Trimble天寶三維激光掃描儀

Trimble天寶三維激光掃描儀

首頁 > Trimble天寶三維激光掃描儀 > 天寶Trimble X9 三維激光掃描儀

天寶Trimble X9 三維激光掃描儀

2024-05-14 熱度:864 ℃

天寶Trimble X9 三維激光掃描儀








天寶Trimble X9三維激光掃描儀依托Trimble成熟的激光掃描技術,包括自動儀器校準、自動調平和用于地理配準的激光指示器等

天寶Trimble X9協同Trimble Perspective軟件,提供從外業到內業全流程的可靠表現。

產品描述

性能強,功能多。

滿足您掃描測距、掃描精度、掃描時間的需求,提升生產效能。

這就是Trimble X9激光掃描系統。在幾分鐘內捕獲現實,迅速完成工作。

Trimble X9 3D激光掃描儀功能

可靠性

● 每次掃描都能自校準,從而獲得可靠數據。

●測繪自動調平,快速、輕松地進行設置。

●達到IP55防護級別,防塵防水。

●工作溫度范圍寬,確保一年四季正常作業。

性能

●可以在不到1分鐘的時間內實現快速掃描,從而迅速完成項目。

●150米測距,可以完成更多項目。

●高精度和低測程噪聲的點云數據用于詳細的數字孿生。

用途廣泛

●1百萬點/秒的高速掃描。

●好的測距、角度精度和數據質量,應用范圍非常廣泛。

●提高了標準掃描的靈敏度,可以降低深色或光亮表面的捕獲難度。

●可通過平板電腦、手機或一鍵式工作流程實現靈活操作。

Trimble Perspective 軟件

●外業配準。

●外業 3D 數據可視化。

●使用激光指示器和準確點進行地理配準。

●區域掃描可以對重要區域提高掃描密度。

Trimble X9應用

地形/常規測繪

Trimble X9 可捕捉土地所有權測繪、建筑物、道路、交叉路口、工地改進、侵入元素和復雜結構的要素:

●使用注記記錄和突出顯示感興趣的要素或項。

●為每個掃描分配標簽,以便在掃描下一個測站時創建邏輯掃描分組和帶有圖片的注記。

●使用 Trimble 內業軟件中的自動分類工具提取與地面、建筑物、電力線、標志、植被等對應的數據。

●創建干路、交叉路口、路面、行車帶、集水線、檢修井、路權、架空電力線和其他要素的竣工數據。

工業測量

借助 Trimble X9,用戶能夠?yàn)閺?fù)雜的工業設施創建準確的竣工圖,用于建模和改造設計。也可以用于:

●進行高分辨率區域掃描,獲取感興趣點的更多詳細信息,并從遠處捕獲無法進入的區域。

●可實現高靈敏度,能夠捕獲深色和反光表面。

●Trimble Perspective中接續位置的注記和圖片,使得外業文檔內容更加豐富和真實。

●使用Trimble RealWorks基于目標的配準和測繪控制,對工廠坐標系進行地理參考掃描,以便導出到工廠設計軟件進行管道布局、檢查裝配線軸并檢測對 CAD 模型的干擾。

司法取證

針對司法取證應用,即使在極端天氣條件下,天寶X9的高速掃描和成像功能仍然可以捕捉犯罪現場和車輛事故的信息,并******限度地減少道路封閉。也可以用于:

●可實現高靈敏度,適用于深色和反光表面。

●您可將帶有圖片的注記添加到感興趣的點,并在外業進行測量。

●可進行自動現場校準,同時提供報告可作為法庭文件。

●在離開現場之前進行外業配準,以驗證數據捕獲是否完整。

●數據可導出到Trimble Forensics Reveal軟件,以創建2D/3D圖和動畫,進行調查和重構。

文化遺產

天寶 X9 能幫助您規劃修復工作,也可僅用來捕獲歷史記錄。古建筑維護項目需要非常詳細的信息進行檢查或監測表面損壞情況,還需要高分辨率圖像進行記錄、分析和修復。也可以用于:

●進行高分辨率區域掃描,獲取感興趣點的更多詳細信息,保留重要細節,并從遠處捕獲無法進入的區域。

●以數字方式保存脆弱的結構,以便重制。

●使用全景圖和清晰的彩色圖像記錄和共享站點。

●在配圖字段添加注記,以便在內業突出顯示感興趣的關鍵區域。

●離開工地前檢查數據質量,避免費時費力的返工。

數字孿生

天寶 X9 可以有效地為掃描到 BIM 和翻新項目創建竣工測量模型,并為適應性再利用、建筑擴建以及立面和高度驗收提供詳細信息。也可以用于:

●優化商業建筑的無障礙設計。

●生成彩色點云,以便在工地外清晰地查看項目。

●外業配準可減少補測的風險,此功能在難以獲得入場許可的情況下尤為重要。

●數據可傳輸?shù)?Trimble Business Center、Trimble RealWorks 或其他 CAD 軟件進行分析和設計。

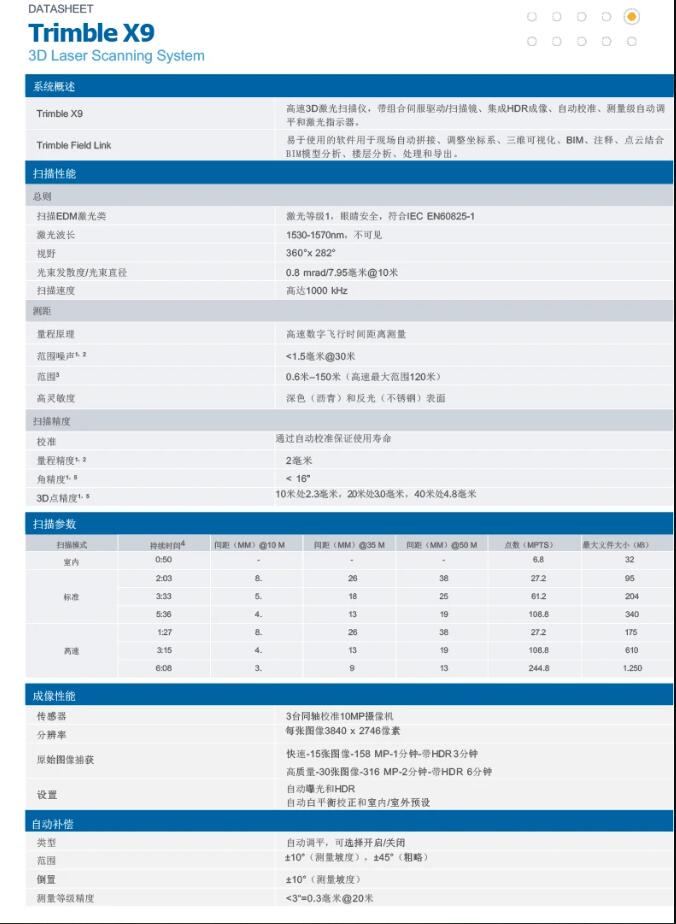

技術指標

系統概述

Trimble X9:高速3D激光掃描儀,帶組合伺服驅動/掃描鏡、集成HDR成像、自動校準、測量級自動調平和激光指示器。

Trimble Field Link:易于使用的軟件用于現場自動拼接、調整坐標系、三維可視化、BIM、注釋、點云結合、BIM模型分析、樓層分析、處理和導出。

掃描性能

總則

掃描EDM激光類:激光等級1,眼睛可視,符合IECEN60825-1

激光波長:1530-1570nm,不可見

視野:360°x282°

光束發散度/光束直徑:0.8mrad/7.95毫米@10米

掃描速度:高達1000kHz

測距

量程原理:高速數字飛行時間距離測量

范圍噪聲:<1.5毫米@30米

范圍:0.6米–150米(高速******范圍120米)

高靈敏度:深色(瀝青)和反光(不銹鋼)表面

掃描精度

校準:通過自動校準保證使用壽命

量程精度:2毫米

角精度:<16"

3D點精度:10米處2.3毫米,20米處3.0毫米,40米處4.8毫米

成像性能

傳感器:3臺同軸校準10MP攝像機

分辨率:每張圖像3840x2746像素

原始圖像捕獲:快速-15張圖像-158MP-1分鐘-帶HDR 3分鐘

                       高質量-30張圖像-316MP-2分鐘-帶HDR 6分鐘

設置:自動曝光和HDR

          自動白平衡校正和室內/室外預設

自動補償

類型:自動調平,可選擇開啟/關閉

范圍:±10°(測量坡度),±45°(粗略)

倒置:±10°(測量坡度)

測量等級精度:<3″=0.3毫米@20米

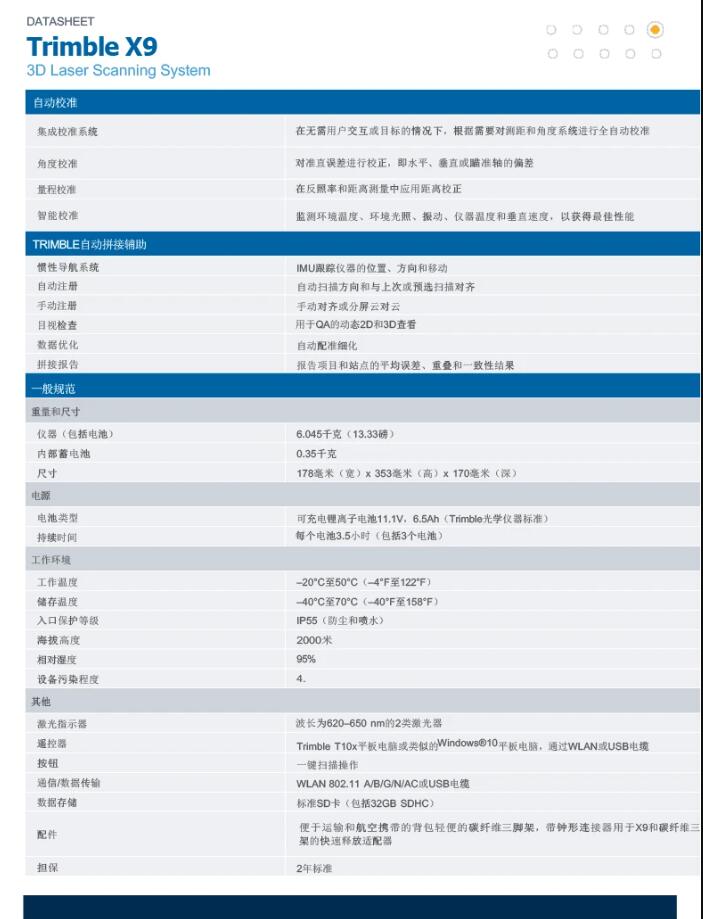

自動校準

集成校準系統:在無需用戶交互或目標的情況下,根據需要對測距和角度系統進行全自動校準

角度校準:對準直誤差進行校正,即水平、垂直或瞄準軸的偏差

量程校準:在反照率和距離測量中應用距離校正

智能校準:監測環境溫度、環境光照、振動、儀器溫度和垂直速度,以獲得好的性能

TRIMBLE自動拼接輔助

慣性導航系統:IMU跟蹤儀器的位置、方向和移動

自動注冊:自動掃描方向和與上次或預選掃描對齊

手動注冊:手動對齊或分屏云對云

目視檢查:用于QA的動態2D和3D查看

數據優化:自動配準細化

拼接報告:報告項目和站點的平均誤差、重疊和一致性結果

一般規范

重量和尺寸

儀器(包括電池):6.045千克(13.33磅)

內部蓄電池:0.35千克

尺寸:178毫米(寬)x353毫米(高)x170毫米(深)

電源

電池類型:可充電鋰離子電池11.1V,6.5 Ah(Trimble光學儀器標準)

持續時間:每個電池3.5小時(包括3個電池)

工作環境

工作溫度:–20℃至50℃

儲存溫度:–40℃至70℃

入口保護等級:IP55(防塵和噴水)

海拔高度:2000米

相對濕度:95%

設備污染程度:4.

其他

激光指示器:波長為620–650nm的2類激光器

遙控器:Trimble T10x平板電腦或類似的Windows 10平板電腦,通過WLAN或USB電纜

按鈕:一鍵掃描操作

通信/數據傳輸:WLAN 802.11A/B/G/N/AC或USB電纜

數據存儲:標準SD卡(包括32GB SDHC)

配件:便于運輸和航空攜帶的背包輕便的碳纖維三腳架,帶鐘形連接器用于X9和碳纖維三架的快速釋放適配器

擔保:2年標準

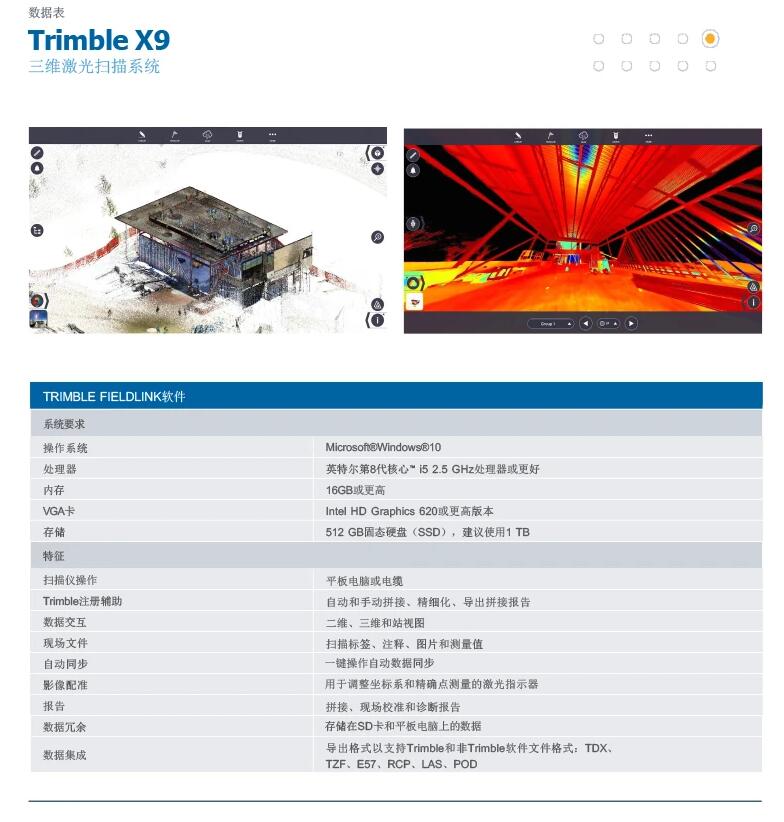

TRIMBLE FIELD LINK軟件

系統要求

操作系統:Microsoft Windows 10

處理器:英特爾第8代核心 i5 2.5GHz處理器或更好

內存:16GB或更高

VGA卡:Intel HD Graphics 620或更高版本

存儲:512 GB固態硬盤(SSD),建議使用1 TB

特征

掃描儀操作:平板電腦或電纜

Trimble注冊輔助:自動和手動拼接、精細化、導出拼接報告

數據交互:二維、三維和站視圖

現場文件:掃描標簽、注釋、圖片和測量值

自動同步:一鍵操作自動數據同步

影像配準:用于調整坐標系和準確點測量的激光指示器

報告:拼接、現場校準和診斷報告

數據冗余:存儲在SD卡和平板電腦上的數據

數據集成:導出格式以支持Trimble和非Trimble軟件文件格式:TDX、TZF、E57、RCP、LAS、POD
